La característica definitoria es la adición de movimiento rotacional. Un sistema tradicional de 3 ejes. máquina CNC La fresa se desplaza en línea recta a lo largo de los ejes X, Y y Z. Una máquina de 5 ejes incorpora 2 ejes rotatorios que permiten inclinar o girar el cabezal del husillo, la pieza de trabajo o ambos. El resultado es el acceso a socavados, ángulos compuestos, superficies contorneadas y cavidades complejas a las que una máquina de 3 ejes simplemente no puede llegar sin múltiples configuraciones y dispositivos de sujeción.
La capacidad de realizar una sola configuración es lo que impulsa la rentabilidad. Una pieza que requiere 3 o 4 configuraciones en una máquina de 3 ejes, con reajustes entre cada una, a menudo se puede procesar completamente en una máquina de 5 ejes en una sola sujeción. Los tiempos de ciclo se reducen. La precisión mejora porque se eliminan los errores de reajuste. Los costos laborales disminuyen porque los operarios no tienen que configurar la misma pieza repetidamente. Para los talleres que realizan trabajos de bajo volumen y alta complejidad, este es el argumento comercial principal para la actualización.

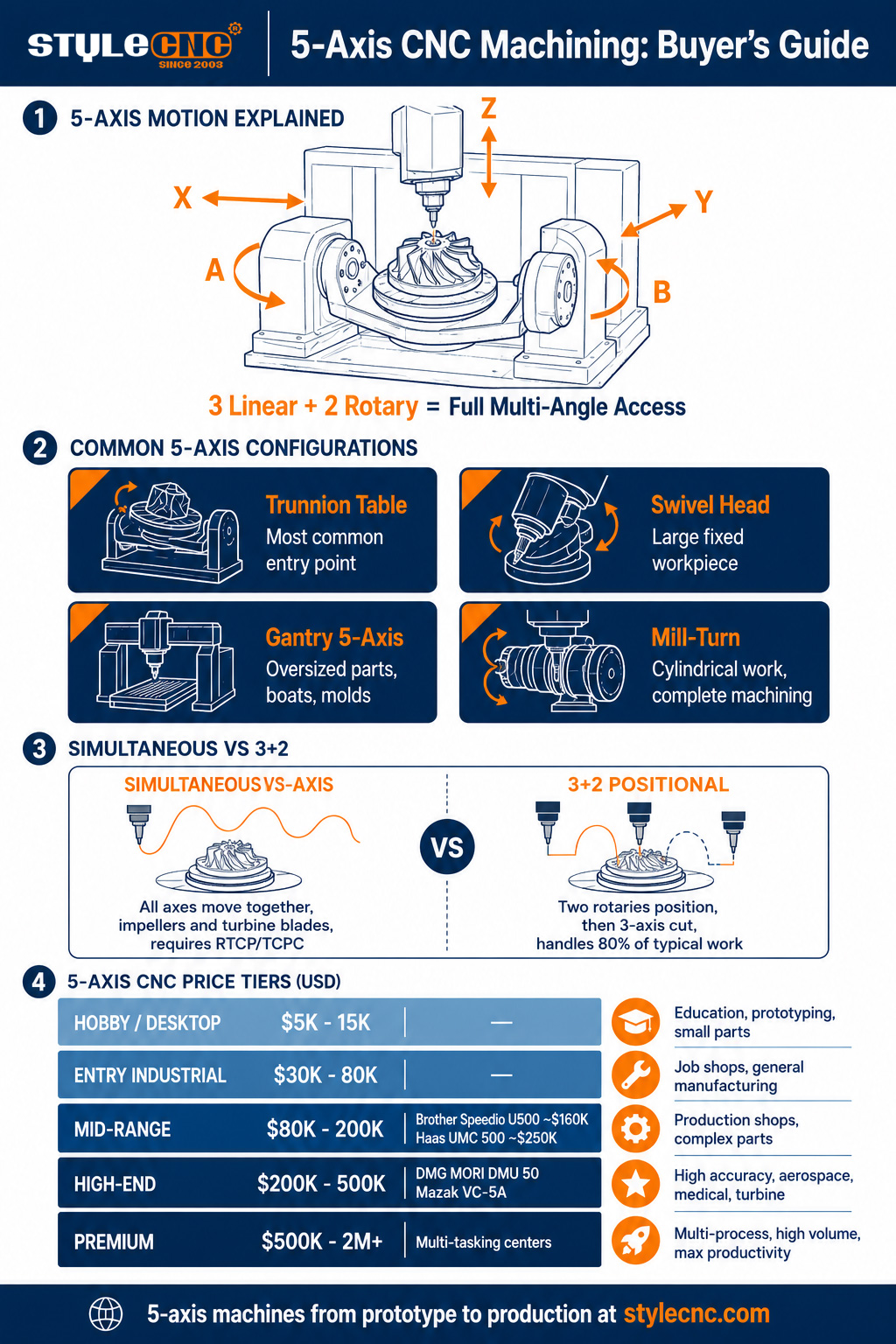

Explicación de los 5 ejes: X, Y, Z, A/B y C
Cada máquina de 5 ejes combina los 3 ejes lineales estándar con 2 de los 3 ejes rotatorios posibles. El desglose que se muestra a continuación explica la función de cada eje y cómo se combinan habitualmente en las máquinas de producción.
| Eje | Tipo de movimiento | Mareas Ideales para Lecciones | Común en |
|---|---|---|---|
| X | Lineal | Movimiento de izquierda a derecha de la cuchilla o mesa | Cada máquina CNC |
| Y | Lineal | Movimiento hacia adelante y hacia atrás | Cada máquina CNC |
| Z | Lineal | Movimiento vertical (profundidad del husillo) | Cada máquina CNC |
| A | Girar alrededor de X | Movimiento de inclinación alrededor del eje X | Fresadoras de 5 ejes con mesa giratoria y pórtico de 5 ejes |
| B | Gira alrededor de Y | Movimiento de inclinación alrededor del eje Y | Centros de torneado y fresado de 5 ejes con cabezal giratorio |
| C | Girar alrededor del eje Z | Rotación alrededor del eje Z (giro de la mesa) | Mesa giratoria con muñón, máquinas de torneado y fresado |
La denominación de 5 ejes describe la cantidad, pero la combinación específica es importante. Las dos configuraciones de producción más comunes son XYZAB (lineal más dos rotaciones de inclinación del cabezal) y XYZAC (lineal más una rotación de inclinación del cabezal y una de la mesa). Una tercera configuración, XYZBC, es común en centros de mecanizado de fresado y torneado, donde la pieza gira sobre C mientras el cabezal se inclina sobre B. Cada configuración tiene características diferentes de alcance, rigidez y complejidad del programa.
CNC de 5 ejes frente a CNC de 3 ejes: La decisión comercial
La elección entre sistemas de 3 y 5 ejes es una decisión de inversión que depende de la combinación de componentes, no de las capacidades declaradas. La siguiente comparación resume las diferencias prácticas que los compradores deben considerar.
| Factor | CNC 3-Axis | CNC 5-Axis |
|---|---|---|
| Configuraciones por pieza compleja | De 3 a 5 típico | 1 configuración típica |
| Alcance de la herramienta | Sólo de arriba hacia abajo | Cualquier ángulo de aproximación |
| Acabado superficial en contornos | Paso por encima visible | Más suave con acceso para cortadores laterales |
| Complejidad de programación | Fácil | Requiere CAM de 5 ejes y postproducción. |
| Costo de utillaje por trabajo | Alto (varios accesorios) | Bajo (una luminaria) |
| Se requiere habilidad del operador | Maquinista estándar | Programador/operador capacitado en máquinas de 5 ejes. |
| Precio de entrada | 5,000 30,000 a USD | 30,000 200,000 a USD |
| precio de producción industrial | 50,000 200,000 a USD | 200,000 a 500,000+ USD |
| Mejor ajuste | Piezas prismáticas, láminas de material, trabajos en 2.5D | Aeroespacial, moldes, medicina, piezas complejas multifacéticas |
Configuraciones de 5 ejes: Muñón, cabezal giratorio, pórtico y fresado-torneado.
No todas las máquinas de 5 ejes son iguales. Las cuatro configuraciones principales tienen diferentes ventajas, y elegir entre ellas es una de las decisiones más importantes en el proceso de compra.
Mesa de muñones
Una mesa giratoria montada sobre un pivote basculante proporciona los ejes A y C, mientras que el husillo mantiene su configuración estándar de 3 ejes. La pieza de trabajo se inclina y gira bajo un husillo de orientación fija. Esta es la forma más común de iniciarse en el mecanizado de 5 ejes, ya que conserva la rigidez y la precisión de un centro de mecanizado estándar, a la vez que incorpora dos mesas giratorias. Es ideal para piezas que se ajustan al rango de giro del pivote.
Cabezal giratorio (doble cabezal oscilante)
El cabezal del husillo se inclina y gira mientras la pieza permanece fija en la mesa. Esta es la configuración predominante para piezas muy grandes que no pueden girar, como componentes estructurales de aeronaves, moldes de gran tamaño y fijaciones aeroespaciales sobredimensionadas. La compensación RTCP en el controlador es esencial, ya que la posición de la punta de la herramienta depende de la orientación del cabezal.
Pórtico de 5 ejes
Máquina de pórtico con cabezal giratorio, ampliada para trabajar con piezas de gran tamaño. Se utiliza para cascos de barcos, ensamblajes estructurales aeroespaciales, grandes moldes de espuma para prototipos de automóviles y corte de puentes de piedra. STYLECNC Los routers pórtico de 5 ejes entran en esta categoría, con áreas de trabajo que van desde formatos para aficionados de 4 metros cuadrados hasta configuraciones industriales de varios metros.
Centro de torneado y fresado
Un torno con un husillo de fresado inclinable (eje B) y una pieza de trabajo giratoria (eje C), a menudo combinado con un subhusillo y herramientas motorizadas. Estas son las configuraciones de 5 ejes más caras porque combinan el torneado y el fresado en una sola máquina, pero eliminan por completo la necesidad de manipular las piezas entre operaciones en trabajos cilíndricos.
Mecanizado posicional simultáneo de 5 ejes frente a mecanizado posicional de 3+2 ejes
Una de las distinciones técnicas más importantes en el mecanizado de 5 ejes radica en la diferencia entre el funcionamiento simultáneo y el funcionamiento posicional 3+2. Los compradores suelen descubrir esta diferencia solo después de haber realizado el pedido, y esta discrepancia es significativa.
Mecanizado simultáneo de 5 ejes Durante el corte, la herramienta mueve los 5 ejes simultáneamente. La punta de la herramienta sigue una trayectoria continua mientras los rotadores ajustan constantemente su orientación. Esto es necesario para impulsores, álabes de turbina, superficies de moldes esculpidas y cualquier geometría orgánica con contornos. El funcionamiento simultáneo requiere RTCP (Punto Central de Herramienta Rotado) o TCPC (Control del Punto Central de Herramienta) en el controlador. Sin RTCP, el controlador no puede mantener la trayectoria programada de la punta de la herramienta mientras los rotadores se mueven, y la pieza no coincidirá con la simulación CAM.
Mecanizado posicional 3+2 Utiliza los dos ejes rotatorios para posicionar la pieza (o el cabezal) en un ángulo fijo y, a continuación, realiza el mecanizado estándar de 3 ejes en esa orientación. Esto cubre aproximadamente el 80 % del trabajo típico de taller con máquinas de 5 ejes y es mucho más fácil de programar. Los colaboradores de Practical Machinist que utilizan flotas mixtas de máquinas de 5 ejes suelen señalar que la mayor parte de su trabajo diario se realiza con 3+2 ejes en lugar de mecanizado simultáneo completo, reservando este último para geometrías específicas que lo requieran.
La implicación práctica en la compra es significativa. Una máquina con 5 ejes físicos pero sin RTCP se denomina a veces máquina 3+2 en lugar de una verdadera máquina de 5 ejes. Puede posicionar la herramienta, pero no puede mantener una trayectoria continua de la punta de la herramienta mientras mueve los 5 ejes. Al evaluar la compra de una máquina de 5 ejes, es fundamental confirmar la compatibilidad con RTCP/TCPC en el controlador (FANUC G43.4, Heidenhain M128, Siemens TRAORI o equivalente). Esta es la diferencia entre una máquina que puede mecanizar un impulsor y una que no.
Aplicaciones CNC de 5 ejes: Galería industrial
Las máquinas CNC de 5 ejes se han afianzado en 4 sectores verticales principales, cada uno con requisitos geométricos o de materiales específicos que justifican la inversión de capital.
SECTOR: Aeroespacial
La industria aeroespacial fue la primera en adoptar el mecanizado de 5 ejes a gran escala. Los soportes de motor, las palas de turbina, los impulsores, las nervaduras estructurales y los accesorios en superaleaciones de titanio y níquel son sus aplicaciones más comunes. La complejidad geométrica (curvas compuestas, canales de refrigeración internos, superficies asimétricas) y el coste del material (a menudo cientos de dólares por kilogramo) hacen que el mecanizado de 5 ejes en una sola configuración sea económicamente esencial.
SECTOR: Automoción y moldeo de matrices
El mecanizado de moldes y matrices es la segunda aplicación más importante de las máquinas de 5 ejes. Las cavidades de los moldes de inyección, las herramientas de fundición a presión y las matrices de estampado se benefician del acceso mediante fresas laterales de 5 ejes a cavidades profundas a las que una máquina de 3 ejes no puede llegar con herramientas convencionales. Los prototipos de carrocerías de automóviles, los moldes de espuma para modelado en arcilla y las grandes piezas estampadas también dependen en gran medida de las fresadoras y centros de mecanizado de 5 ejes.
SECTOR: Médico, Dental y Joyería
Los implantes médicos (de cadera, rodilla, craneales y pilares dentales), los instrumentos quirúrgicos y las prótesis personalizadas utilizan mecanizado de 5 ejes para obtener las superficies contorneadas que requiere la anatomía. La producción de joyería emplea máquinas de 5 ejes de pequeño formato para los vástagos de anillos, las caras de los sellos y los trabajos de detalle que requieren acceso de herramientas en múltiples ángulos sobre metales preciosos. La calidad y el coste de los materiales son, una vez más, los factores económicos determinantes.
SECTOR: Arquitectura, piedra y trabajos a medida
La piedra arquitectónica, el tallado de monumentos, la señalización personalizada, la utilería y el trabajo teatral, la creación de prototipos marinos y el mobiliario a medida utilizan fresadoras de gran formato de 5 ejes para producir geometrías esculpidas que ningún otro proceso puede ofrecer de forma económica a esas dimensiones. El área de trabajo puede variar desde máquinas de sobremesa hasta pórticos que abarcan varios metros.
Rangos de precios de máquinas CNC de 5 ejes: desde uso doméstico hasta producción industrial.
El precio de las máquinas CNC de 5 ejes varía hasta 100 veces en el mercado. La siguiente tabla resume los rangos de precios típicos para máquinas nuevas, mientras que las máquinas usadas y reacondicionadas suelen estar disponibles entre un 30 % y un 60 % del precio de una nueva, dependiendo de las horas de uso, el estado y la marca.
| Nivel | Rango de precios (USD) | Casos de uso típicos y ejemplos |
|---|---|---|
| Aficiones / Escritorio | 5,000 a 15,000 | Joyería, odontología, prototipos pequeños, educación. Máquinas de sobremesa de 5 ejes de pequeño formato. |
| Entrada industrial | 30,000 a 80,000 | Producción ligera, trabajos con moldes pequeños, muebles a medida, fabricación de joyas. Máquinas básicas con mesa giratoria y fresadoras de pórtico pequeñas. |
| Industrial de gama media | 80,000 a 200,000 | Soportes para la industria aeroespacial, prototipos para la industria automotriz y acabado de cavidades de moldes. Brother Speedio U500 (~160K), Haas UMC 500 (~250K) según la cobertura de Practical Machinist. |
| Producción de alta gama | 200,000 a 500,000 | Centros de mecanizado multitarea, fresadoras pórtico de tamaño completo, máquinas de cabezal giratorio de alta gama. DMG MORI DMU 50, DN Solutions DVF 5000 (~300K), Mazak VC-5A 5X. |
| Premium / Especialidades | 500,000 a 2M+ | Centros de torneado-fresado-fresado, pórtico grande de 5 ejes, líneas de producción multihusillo. DMG MORI DMU 75 Monoblock, multitarea Mazak Integrex. |
Además de la máquina en sí, el costo total de propiedad incluye software CAM de 5 ejes (Mastercam, NX CAM, ESPRIT, PowerMill, generalmente de 5,000 a 50 000 $por licencia), software de simulación como Vericut (a menudo de 25 000 a 50 000 $por licencia para verificación completa de 5 ejes), herramientas y accesorios, capacitación del operador e instalación. Calcule entre un 20 % y un 40 % del costo de la máquina en el ecosistema circundante, además de la compra base.
STYLECNC Máquinas de 5 ejes y multitarea
STYLECNC fabrica una gama completa de máquinas CNC de 5 ejes que abarcan desde el nivel industrial básico hasta la producción de alta gama. Categoría de máquinas CNC de 5 ejes Cubre enrutadores de pórtico, fresadoras, centros de mecanizado y configuraciones dedicadas para trabajos específicos. Enrutador CNC de 5 ejes y Fresadora CNC de 5 ejes para 3D fresado y tallado son los puntos de partida más comunes para talleres de prototipos, trabajos de moldeo y producción arquitectónica.
Para los talleres centrados en el trabajo de metales de precisión, el Fresadora CNC de 5 ejes y conectar Centro de mecanizado CNC pequeño de 5 ejes manejan trabajos de moldeo de aluminio, prototipado aeroespacial y producción de dispositivos médicos. Para talleres de moldes y matrices específicamente, el Categoría de máquinas CNC para la fabricación de moldes Combina la capacidad de mecanizado de superficies en 5 ejes con la rigidez necesaria para el trabajo con acero para herramientas endurecido.
▶ VEA: Fresadora CNC de 5 ejes en acción
Ver un STYLECNC Enrutador CNC de 5 ejes que produce 3D La espuma y el aluminio funcionan bien en condiciones de producción reales.
STYLECNC También crea configuraciones multitarea y multihusillo para entornos de producción donde el rendimiento y el trabajo en paralelo son importantes. Entrega en el Reino Unido de una fresadora CNC multitarea con 3 husillos. es un ejemplo reciente de un cliente de mobiliario empresarial que especifica el procesamiento paralelo en una sola cama. Para la integración de ATC en plataformas de 5 ejes o multitarea, el Categoría de enrutador CNC ATC documenta las opciones de cambiador de herramientas disponibles en STYLECNC líneas de máquinas.
Precios en STYLECNC Las máquinas de 5 ejes abarcan desde el nivel industrial básico hasta el de producción de alta gama, tal como se muestra en la tabla de precios anterior. Las configuraciones se cotizan en función del área de trabajo, las especificaciones del husillo, la selección del controlador, la capacidad del cambiador automático de herramientas (ATC) y los requisitos de integración. Póngase en contacto con nosotros. STYLECNC El equipo de ventas con el sobre de la pieza y la lista de materiales para un presupuesto personalizado.
Glosario: Términos de CNC de 5 ejes
Utilice esta referencia al evaluar máquinas de 5 ejes, hablar con proveedores o revisar la documentación del controlador.
| Término | Definición |
|---|---|
| CNC de 5 ejes | Máquina con 3 ejes lineales (X, Y, Z) más 2 ejes rotatorios (normalmente A y B, o A y C). |
| Mesa de muñones | Mesa giratoria inclinable que proporciona dos ejes de rotación bajo un husillo de orientación fija. |
| Cabeza giratoria | Cabezal del husillo que se inclina y gira mientras la pieza de trabajo permanece fija sobre la mesa. |
| RTCP / TCPC / TCPM | Punto central de la herramienta rotada / Control del punto central de la herramienta / Gestión del punto central de la herramienta. Función del controlador que mantiene la posición de la punta de la herramienta durante el movimiento rotatorio. |
| 5 ejes simultáneos | Durante el corte, los 5 ejes se mueven simultáneamente, siguiendo una trayectoria continua de la punta de la herramienta. |
| 3+2 (posicional) | Dos ejes rotatorios posicionan la pieza en un ángulo fijo, tras lo cual se procede al mecanizado estándar de 3 ejes. |
| Postprocesador | Software que traduce las trayectorias de las herramientas CAM al dialecto de código G específico que entiende el controlador de la máquina. |
| Torneado-fresado / torneado-fresado | Máquina que combina el torneado con el fresado, normalmente con husillo de eje B y husillo de eje C. |
| Archivo de cinemática | Modelo matemático que describe cómo se mueven físicamente los ejes de la máquina entre sí. |
| Centro multitarea | Máquina que combina múltiples operaciones (torneado, fresado, taladrado, a veces mecanizado aditivo) en una sola configuración. |
Preguntas frecuentes
¿Cuál es la diferencia entre RTCP y TCPC?
RTCP (Rotated Tool Center Point), TCPC (Tool Center Point Control), TCPM (Tool Center Point Management) y RPCP se refieren a la misma función fundamental del controlador: mantener automáticamente la posición programada de la punta de la herramienta cuando se mueven los ejes rotatorios. La terminología varía según el fabricante. FANUC utiliza G43.4 (TCPC), Heidenhain utiliza M128 (TCPM) y Siemens utiliza TRAORI. Como se explica en el hilo "Fanuc TCPC para mecanizado de 5 ejes" de Practical Machinist, la función es lo que hace práctica la programación simultánea de 5 ejes, más que la denominación específica de la marca.
¿Necesito 5 ejes simultáneos o con 3+2 es suficiente?
Los colaboradores de Practical Machinist que utilizan flotas mixtas de 5 ejes señalan que aproximadamente el 80 % de su trabajo se realiza mediante posicionamiento 3+2 en lugar de mecanizado simultáneo completo. Las piezas estructurales aeroespaciales, el acabado de cavidades de moldes, los soportes multifacéticos y la mayoría de los trabajos de mecanizado de 5 caras se realizan mediante posicionamiento 3+2. El mecanizado simultáneo se vuelve esencial para impulsores, álabes de turbinas, superficies orgánicas con contornos y cualquier geometría que requiera un control continuo de la trayectoria de la punta de la herramienta en múltiples ejes.
¿Cuánto cuesta una máquina CNC de 5 ejes?
Los precios oscilan entre 5,000 y 15,000 $para modelos de sobremesa para aficionados, entre 30,000 y 80,000 $para máquinas industriales básicas y entre 80,000 y 200,000 $para equipos de producción de gama media. En los foros de Practical Machinist se menciona un precio aproximado de 160,000 $para la Brother Speedio U500, alrededor de 250,000 $para la Haas UMC 500, cerca de 300,000 $para la DN Solutions DVF 5000 y, a menudo, más de 500,000 $para las máquinas de 5 ejes de DMG MORI. Los centros multitarea de fresado y torneado de gama alta superan el millón de USD.
¿Es una buena compra una máquina de 5 ejes usada?
En el hilo de discusión de Practical Machinist sobre "Máquinas alemanas de 5 ejes con 15 años de antigüedad", se analiza con honestidad la disyuntiva. Las máquinas usadas de DMG, Mikron y Hermle, que cuestan 100 000 USD, pueden ofrecer un rendimiento equivalente a una nueva de entre 300 000 y 500 000 $si el husillo, el controlador y los rotadores están en buen estado. El riesgo reside en la disponibilidad de la electrónica y el desgaste del husillo. La regla general citada en esos hilos es de aproximadamente un $por RPM para la reconstrucción de un husillo, lo cual, en una máquina de 30 000 a 50 000 RPM, es significativo. Una inspección técnica independiente antes de la compra es una práctica habitual.
¿Se puede convertir una máquina de 3 ejes a 5 ejes?
Parcialmente. Se puede añadir una mesa giratoria de 5 ejes a una fresadora vertical de 3 ejes para proporcionar rotaciones A y C, como se explica en el hilo "Métodos de configuración para compensaciones de trabajo de 5 ejes" de Practical Machinist. La limitación es que, sin RTCP en el controlador principal, la conversión produce una capacidad de 3+2 en lugar de un mecanizado simultáneo completo. El coste de añadir TCPC a un controlador que no lo incluye de forma nativa puede superar los 20 000 USD, razón por la cual muchos talleres acaban comprando una máquina de 5 ejes diseñada específicamente para ello, en lugar de ampliar una de 3 ejes.
¿Qué postprocesador necesito para una máquina CNC de 5 ejes?
Los postprocesadores de 5 ejes deben coincidir con el controlador, la cinemática y el software CAM. El CNCZone "5 ejes Enrutador CNC El hilo "RTCP" documenta la dificultad de lograr que un postprocesador personalizado funcione correctamente: pequeños errores cinemáticos, discrepancias en las unidades o valores incorrectos de longitud de herramienta producen arañazos y colisiones que la simulación no detectará a menos que el modelo de simulación coincida exactamente con la máquina. La mayoría de los talleres de producción compran un postprocesador suministrado por el fabricante de la máquina o el proveedor de CAM en lugar de intentar desarrollar un postprocesador personalizado.
