Se vende máquina CNC automatizada para taladrar y ranurar madera.

Introducción a la máquina automática de taladrado, ranurado y fresado CNC

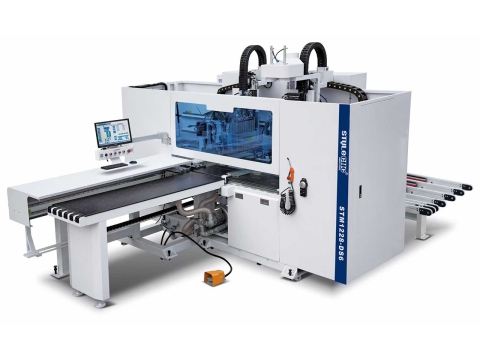

Este centro de mecanizado CNC de doble estación y seis caras para taladrado y fresado es una máquina de carpintería automatizada de alta gama diseñada específicamente para la fabricación de muebles de panel.

Gracias a su estructura de pórtico completa y a su equipamiento con 4 unidades de perforación, la máquina puede completar las operaciones de perforación, ranurado y fresado en las 6 caras de un panel en un solo ciclo de carga, eliminando la necesidad de voltear el panel manualmente.

El diseño de doble estación permite la carga y el mecanizado simultáneos, maximizando así la eficiencia de la producción. El sistema admite la lectura automática de códigos de barras mediante software CAM y puede integrarse en líneas de producción automatizadas, lo que lo hace ideal para instalaciones de procesamiento de gabinetes, armarios y paneles.

Parámetros técnicos de la máquina fresadora y taladradora CNC automática

Ventajas de las máquinas automáticas de taladrado y fresado CNC

• Esta máquina perforadora CNC automática es capaz de mecanizar las 6 caras de una pieza en un solo ciclo de procesamiento.

• Incorpora 2 abrazaderas ajustables que sujetan la pieza de trabajo de forma segura, independientemente de su longitud.

• El diseño de la mesa con colchón de aire reduce eficazmente la fricción, protegiendo la superficie de la pieza de trabajo contra daños.

• El cabezal de mecanizado integra unidades de perforación verticales y horizontales, una hoja de sierra y un husillo principal, lo que permite una gran versatilidad en las capacidades de procesamiento.

Al escanear la etiqueta del código de barras del panel con un escáner inalámbrico, la máquina identifica automáticamente los datos del panel. Solo requiere un paso de posicionamiento para alimentar automáticamente el material y completar todas las operaciones de perforación y ranurado, eliminando la necesidad de voltear el panel.

• La máquina ofrece alta precisión y velocidad, sin necesidad de ajustes al cambiar entre diferentes paneles. Es fácil de manejar y resulta especialmente adecuada para la producción de madera contrachapada o muebles a medida.

Características de la máquina automática de taladrado y ranurado CNC

Configuración de doble estación y 4 unidades de perforación

Las estaciones de trabajo duales permiten la carga y descarga alternadas, lo que permite que la carga y el procesamiento se ejecuten simultáneamente. La eficiencia aumenta gracias a: 60% En comparación con los modelos de una sola estación, 4 unidades de perforación pueden procesar simultáneamente agujeros verticales, agujeros laterales, ranuras para espigas invisibles Lamello, ranuras para tiradores y agujeros para bisagras.

Estructura de pórtico completa de alta resistencia

Al adoptar una estructura de pórtico soldada integralmente, la máquina funciona de manera estable con una precisión de posicionamiento repetida de ±0.05mmDurante la producción en masa no se producen errores acumulativos, lo que evita eficazmente la desalineación de los orificios y el desperdicio de paneles.

Mecanizado simultáneo de 6 caras

Todos los agujeros y ranuras en la parte superior, inferior, frontal, trasera, izquierda y derecha de los paneles se pueden terminar en una sola pasada, reemplazando los múltiples procesos separados que requieren las taladradoras multifila y las máquinas de perforación lateral tradicionales.

Diseño compatible con la línea de producción

La estructura de alimentación y descarga directa se puede conectar sin problemas con las máquinas de canteado y las líneas de retorno automáticas para construir líneas de montaje totalmente automáticas y lograr una producción continua sin personal.

Sistema CAM CNC integrado e independiente.

Lee los datos del panel mediante el escaneo de códigos de barras para realizar el procesamiento automático.

escaparate de STYLECNC Fábrica de máquinas automáticas de taladrado, fresado y ranurado CNC.

Aplicaciones de máquinas CNC automáticas de taladrado, fresado y ranurado

Industrias Aplicables

Muebles de panel a medida: Procesamiento de agujeros para armarios, roperos, mesitas de noche y unidades de almacenamiento.

Muebles de madera maciza: Procesamiento de agujeros de ensamblaje, mortajas y agujeros de posicionamiento.

Industria de puertas de madera: Perforación para los huecos de las bisagras, los orificios de la cerradura y los orificios de instalación de los herrajes.

Embalaje de madera: Procesamiento de agujeros para palets de madera y cajas de madera para exportación.

Materiales aplicables

Tableros de partículas, MDF, madera contrachapada, madera maciza, compuestos de madera y plástico (WPC) y paneles compuestos de aluminio y madera.

El 2mm Sistema de agujeros

La perforación de gabinetes sigue un estándar llamado 32mm El sistema explica para qué está diseñada esta máquina. Los paneles se perforan en filas verticales de agujeros espaciados a 32 milímetros, con la primera fila a 37 milímetros del borde. Dado que las bisagras, las guías de los cajones y los pasadores de los estantes de las principales marcas se fabrican con el mismo espaciado, los agujeros estandarizados garantizan que los herrajes se alineen y encajen perfectamente. El sistema utiliza dos tipos de agujeros: agujeros pequeños del sistema, generalmente de 5 milímetros, para los herrajes, y agujeros de construcción más grandes para las espigas o conectores que unen los paneles. El dimensionamiento de los paneles en múltiplos de 32 milímetros mantiene todo alineado, lo que permite intercambiar piezas y reconfigurar el mueble posteriormente. Esta máquina perfora estos patrones de forma automática y consistente.

¿Qué son las perforaciones y ranuras de 6 lados?

La máquina trabaja las 6 caras de un panel en una sola pasada. Las brocas verticales perforan las caras para los pasadores de estante, las cazoletas de las bisagras y los orificios de construcción. Las brocas horizontales trabajan los 4 bordes, perforando los orificios para las espigas y los conectores de leva, de modo que los paneles se unen borde con borde sin sujetadores visibles. La hoja de sierra y el husillo cortan ranuras y hendiduras: un canal a lo largo de la parte posterior para el panel trasero, ranuras para el fondo del cajón, uniones de galleta o Lamello y ranuras para tiradores. Hacer todo esto en un solo ciclo de alimentación significa que no hay volteo manual, ni configuraciones repetidas, ni posibilidad de perforar la cara incorrecta. Así, una sola unidad reemplaza una broca multifila, una broca lateral y una sierra de ranurado por separado.

Lo que produce cada operación:

Lista de verificación para la perforación de gabinetes:

✓ Estandarizar el hardware a los 32mm .

✓ Utilice los orificios de los bordes para las espigas y los conectores.

✓ Ajuste la profundidad de la ranura al grosor del panel posterior.

✓ Utilice brocas de carburo afiladas en la melamina para limitar el astillado.

✓ Coloque la cinta de borde antes de taladrar para que los agujeros queden alineados con el frente.

Preguntas frecuentes

¿Qué materiales de panel puede soportar?

Funciona con aglomerado, MDF, madera contrachapada, madera maciza y paneles compuestos, los materiales más comunes para armarios y roperos. También funciona bien con tableros recubiertos de melamina, aunque el uso de brocas de carburo afiladas y un marcado previo ayudan a evitar que la superficie, frágil, se astille alrededor de cada orificio.

¿En qué se diferencia esto de una fresadora CNC de anidamiento?

Una fresadora de anidamiento corta las formas de los paneles terminados a partir de una lámina completa. Esta máquina toma esos paneles cortados y les añade los agujeros y ranuras que los convierten en un mueble. En una línea de producción completa, ambas máquinas trabajan en secuencia en lugar de competir entre sí.

¿Puede sustituir a varias máquinas independientes?

Sí, ahí reside gran parte de su valor. Las tareas que antes requerían una mandrinadora de varias filas, una perforadora de agujeros laterales independiente y una sierra de ranurado, ahora se combinan en un solo cabezal. Esto ahorra espacio, facilita la manipulación y reduce los errores que suelen producirse entre máquinas.

¿Cómo sabe dónde perforar cada panel?

Cada panel lleva un código de barras del software del gabinete. Un escáner lo lee y el controlador integrado muestra el plan de perforación y ranurado de ese panel, para luego alimentarlo y mecanizarlo automáticamente. No se requiere configuración manual entre paneles, por lo que se pueden procesar lotes mixtos sin interrupciones.

¿Qué tan precisos y repetibles son los agujeros?

Se repite con una precisión de aproximadamente 0.05 milímetros sin desviaciones entre lotes, por lo que el último panel coincide con el primero. Esta consistencia permite que el hardware encaje siempre y que los paneles sean intercambiables, que es precisamente la razón de ser de la construcción basada en la cuadrícula.

¿Puede hacer uniones de galleta y agujeros para bisagras?

Sí. El cabezal corta ranuras para galletas Lamello, perfora cazoletas de 35 milímetros para bisagras europeas y fresa ranuras para tiradores, además de los orificios para estantes y conectores. Estas son las uniones y herrajes habituales de los muebles de panel, todo realizado en una sola pasada.
